Фрезеровка стекла по чертежам: возможности, точность и подготовка к заказу

Что дает фрезеровка стекла

Фрезеровка стекла нужна, когда изделие должно точно подходить к корпусу, посадочному месту, модулю, датчику или интерфейсной панели. В отличие от простой прямолинейной резки, фрезеровка позволяет создавать сложный контур, радиусы, технологические вырезы, отверстия и зоны под сборку.

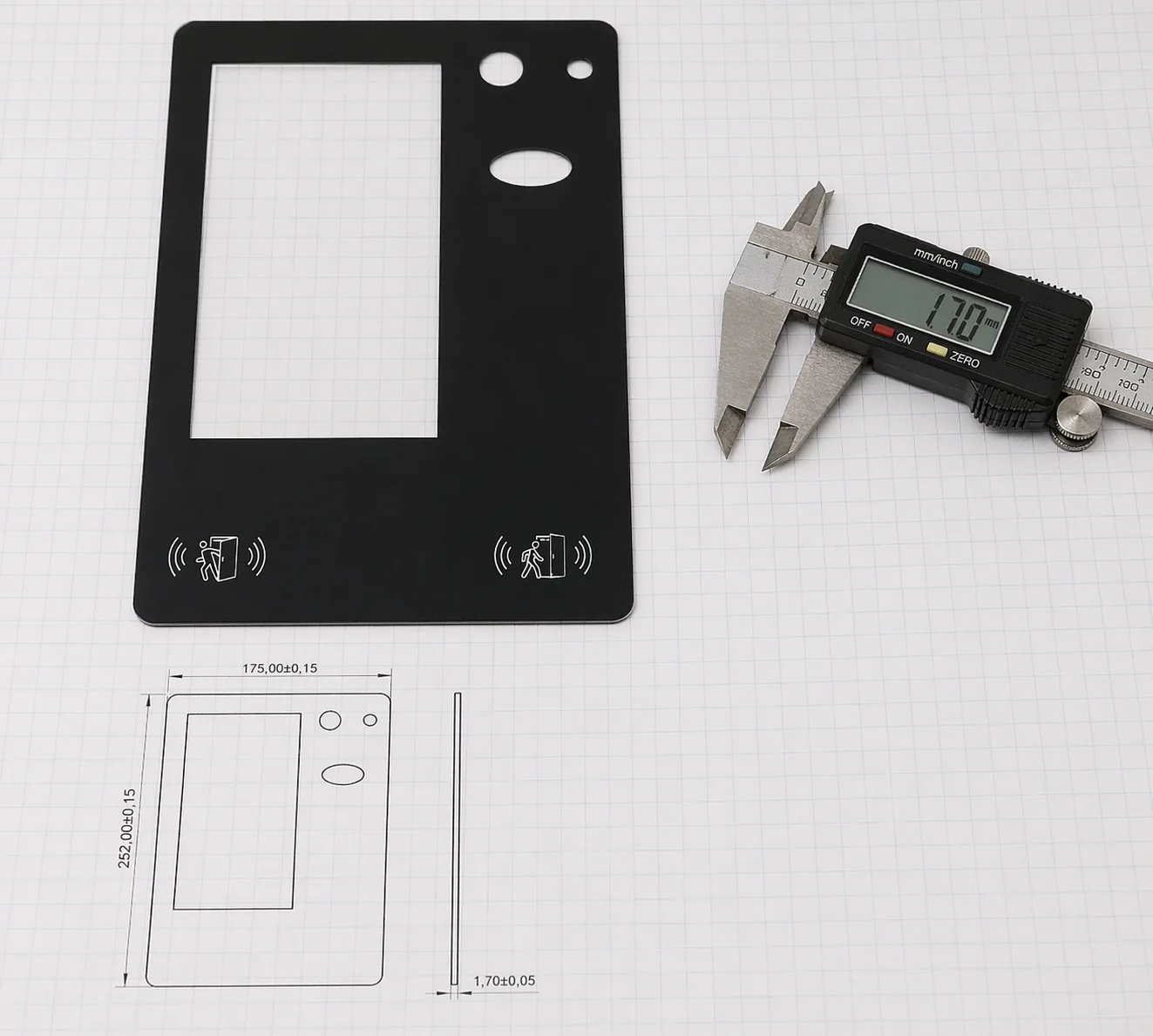

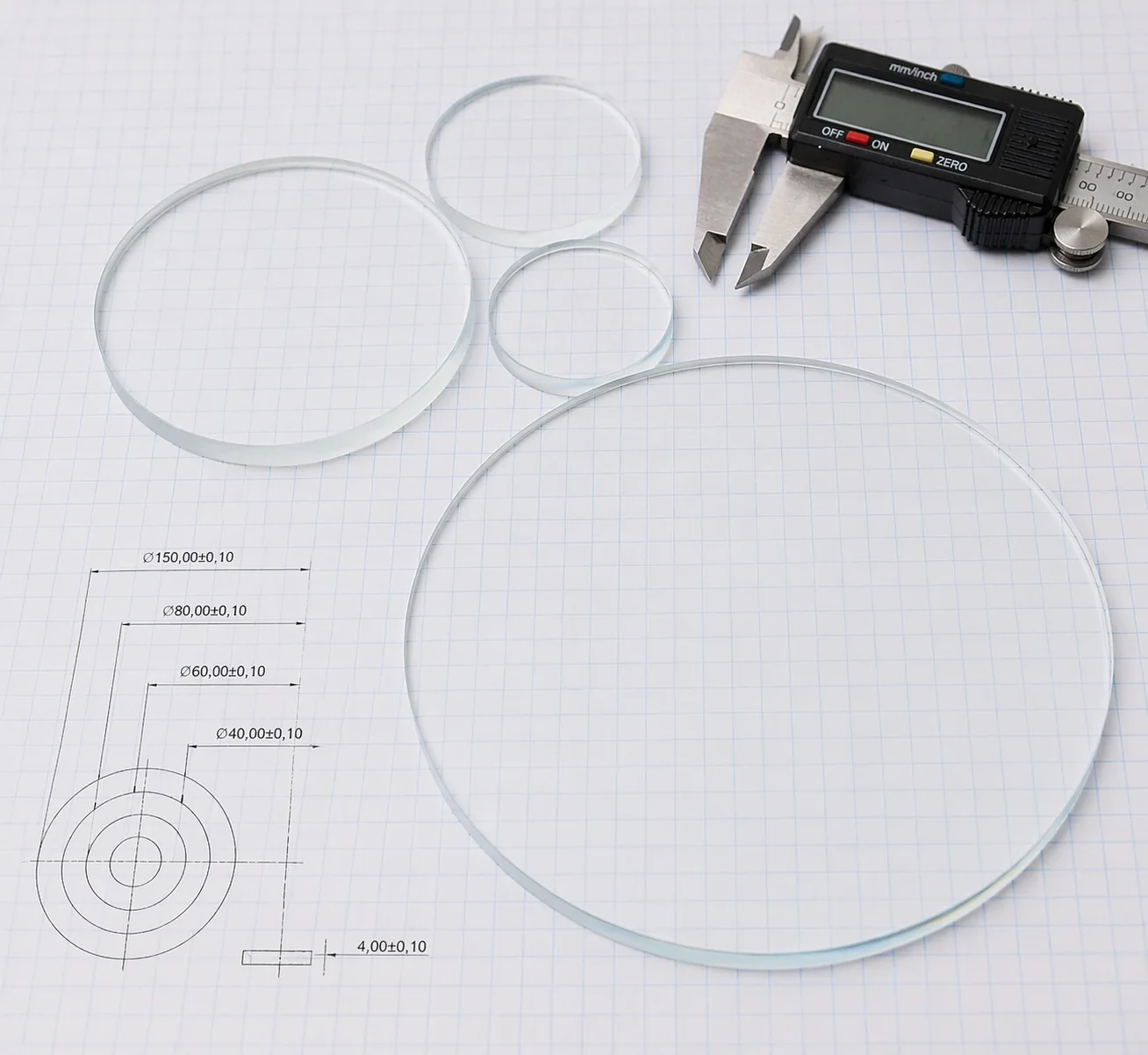

Такая обработка особенно важна для стекол терминалов, СКУД, приборов, мультиметров, панелей управления, светильников и электронных устройств. Деталь должна не просто выглядеть аккуратно, а повторяться в серии и совпадать с конструкцией изделия.

Какие операции выполняются

Фрезеровка часто идет вместе с другими операциями. Полноценная производственная деталь может включать обработанный контур, отверстия, фаску, шлифовку, печать, закалку и клеевую основу.

Операция	Для чего нужна
Контурная фрезеровка	Создание формы изделия по чертежу: радиусы, выступы, сложные контуры.
Сверление и вырезы	Отверстия под крепеж, датчики, кнопки, алкотестеры и интерфейсные элементы.
Шлифовка и фаска	Безопасная кромка, снижение риска сколов, аккуратный внешний вид.
Подготовка под печать	Совмещение стекла с шелкографией, пиктограммами, рамкой или логотипом.
Подготовка под вклейку	Зоны под клеевую основу и точное позиционирование детали в корпусе.

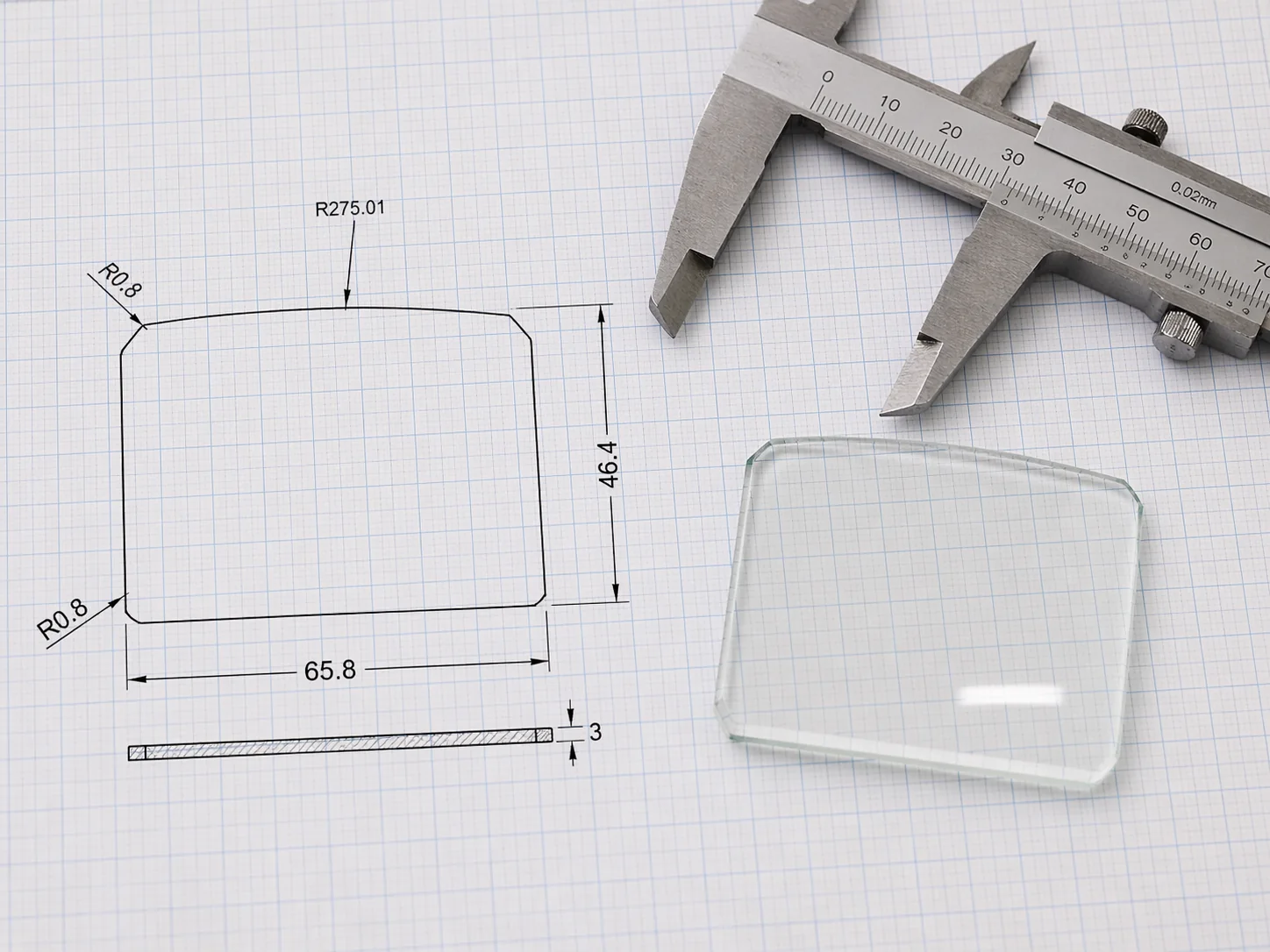

Как подготовить чертеж

Чем точнее исходные данные, тем быстрее можно рассчитать стоимость и срок. Лучший вариант — чертеж в DXF, DWG или PDF, где указаны габариты, радиусы, отверстия, толщина, требования к кромке и допуски. Если чертежа нет, можно начать с эскиза и образца, но для серийного изготовления техническая документация все равно понадобится.

Что обязательно указать

• наружный контур изделия;
• все отверстия, вырезы, пазы и радиусы;
• толщину стекла;
• тип кромки: шлифовка, фаска, полировка;
• нужна ли химическая закалка;
• нужна ли шелкография, покрытие или клеевая основа;
• количество изделий и назначение детали.

Что влияет на качество детали

На итоговый результат влияет не только станок. Важны материал, толщина, размер партии, радиусы, состояние кромки, требования к закалке, наличие печати и способ установки стекла в изделие. Иногда небольшое изменение радиуса или фаски может сделать изделие надежнее и технологичнее.

Типичные ошибки при заказе

• не указана толщина стекла;
• нет требований к кромке;
• отверстия расположены слишком близко к краю;
• не учтена последующая закалка или печать;
• нет данных о способе установки в корпус;
• чертеж не совпадает с реальным посадочным местом.

Что отправить для расчета

Для быстрого расчета пришлите файл чертежа, укажите материал, толщину, количество и требования к обработке. Если есть корпус или образец старого стекла, полезно приложить фото и указать, что именно нужно повторить или изменить.
